中国古建筑图解解析(收藏)

中国古建筑图解解析

平常复习烦躁的时候,

来看一看干货分享,

既能补充知识,

又能调节一下状态~

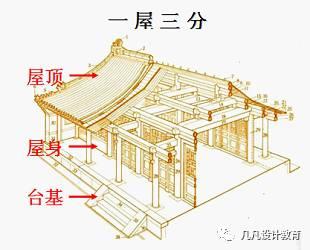

中国古代木构建筑的单体构成,

一般都由三个部分组成,

这三部分从上向下依次为:

屋顶、屋身、台基

也可从上到下分为:屋顶、斗拱、墙与柱、台基。

中国古建筑图解解析

01

屋顶

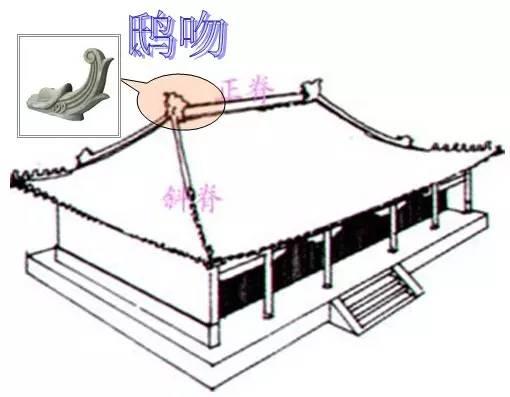

屋顶最上方为一条横向的屋脊,称为正脊.

较大的殿宇的正脊两端有鸱吻(鸱尾、龙吻).

垂(斜)脊的外端(檐角一端)排列着一系列脊饰,最外面是若干个小动物称为蹲兽,最后面龙头状的,称为垂兽

中国古建筑图解解析

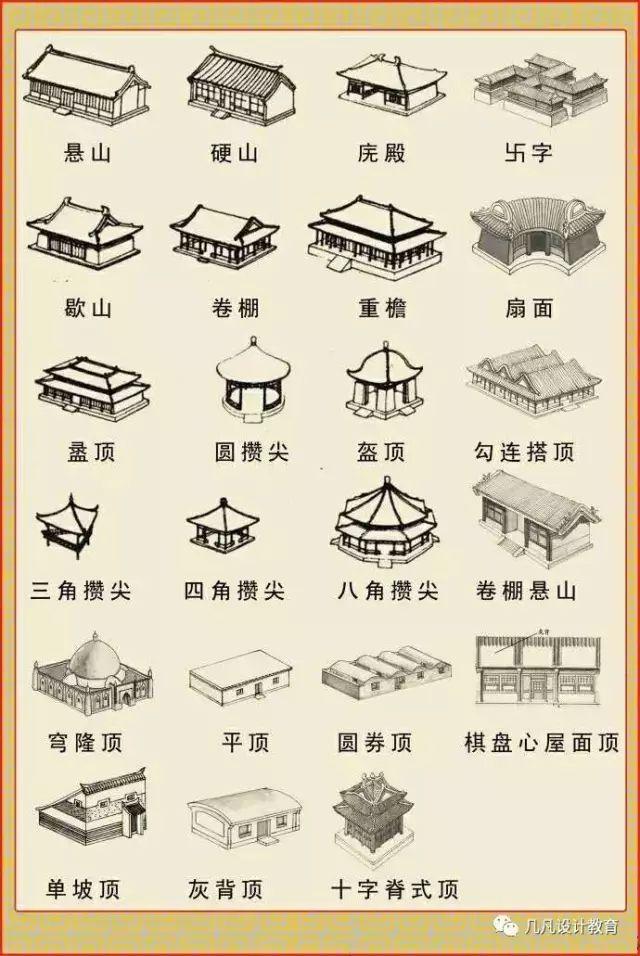

中国古建筑屋顶可分为以下几种形式:

硬山、悬山、攒尖、歇山、庑殿等五种

根据建筑等级要求分别选用;每种屋顶又有单檐与重檐、起脊与卷棚的区别;个别建筑也有采用叠顶、盔顶、十字脊歇山顶及拱顶的;南方民居的硬山屋顶多采用高于屋面的封山火墙。

其中庑殿顶、歇山顶、攒尖顶又分为单檐(一个屋檐)和重檐(两个或两个以上屋檐)两种,歇山顶、悬山顶、硬山顶可衍生出卷棚顶。

古建筑屋顶除功能性外,还是等级的象征:

古建筑屋顶等级划分:第一位:重檐庑殿顶。重要的佛殿、皇宫的主殿,象征尊贵。第二位:重檐歇山顶。常见于宫殿、园林、坛庙式建筑。第三位:单檐庑殿顶。重要的建筑。第四位:单檐歇山顶。重要的建筑。第五位:悬山顶。民居、神橱、神库。第六位:硬山顶。民居。第七位:卷棚顶。民间建筑。无等级:攒尖顶。亭台楼阁。

其等级大小依次为:重檐庑殿顶>重檐歇山顶>重檐攒尖顶>单檐庑殿顶>单檐歇山顶>单檐攒尖顶>悬山顶>硬山顶>盝顶

此外,除上述几种屋顶外,还有扇面顶、万字顶、盔顶、勾连搭顶、十字顶、穹窿顶、圆劵顶、平顶、单坡顶、灰背顶等特殊的形式。

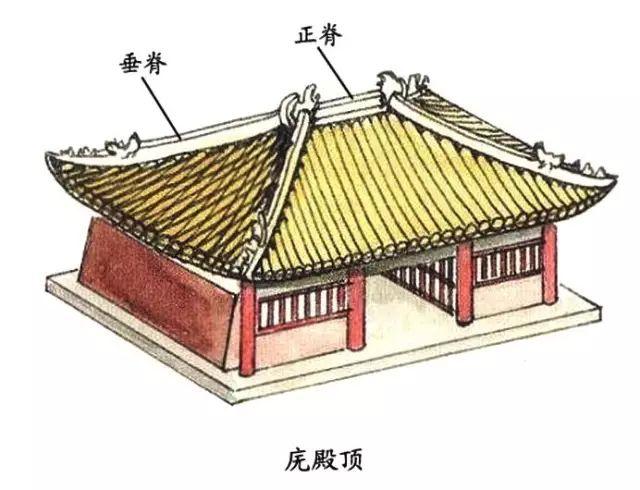

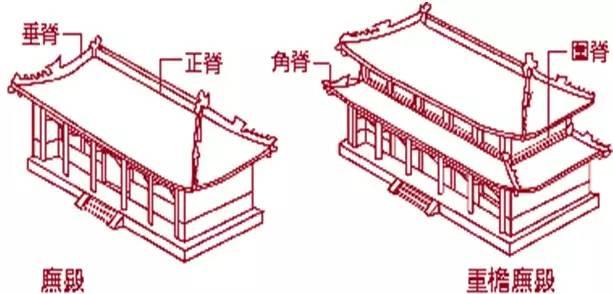

庑殿顶

中国古建筑图解解析
中国古建筑图解解析

又称四阿顶,有五脊四坡,又叫五脊顶,前后两坡相交处为正脊,左右两坡有四条垂脊。重檐庑殿顶庄重雄伟,是古建筑屋顶的最高等级,多用于皇宫或寺观的主殿,如故宫太和殿、泰安岱庙天贶殿、曲阜孔庙大成殿等。单檐庑殿顶多用于礼仪盛典及宗教建筑的偏殿或门堂等处,以示庄严肃穆,如北京天坛中的祈年门、皇乾殿及斋宫、华严寺大熊宝殿等。

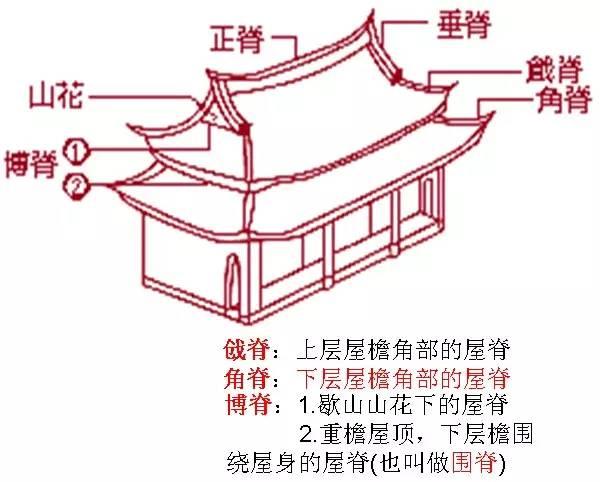

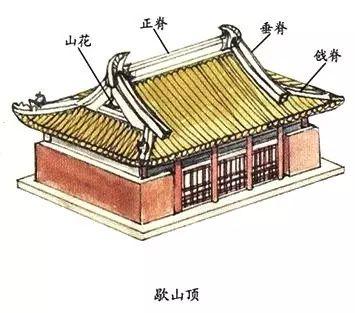

歇山顶

中国古建筑图解解析
中国古建筑图解解析

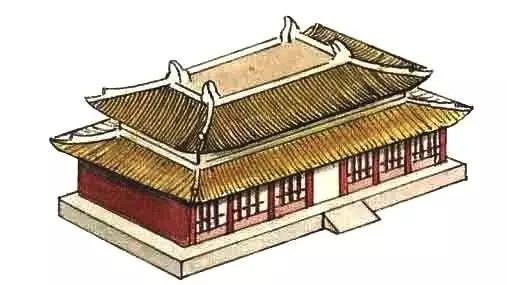

又称九脊顶,有一条正脊、四条垂脊、四条戗脊。前后两坡为正坡,左右两坡为半坡,半坡以上的三角形区域为山花。重檐歇山顶等级仅次于重檐庑殿顶,多用于规格很高的殿堂中,如故宫的保和殿、太和门、天安门、钟楼、鼓楼等。一般的歇山顶应用非常广泛,但凡宫中其他诸建筑,以及祠庙坛社、寺观衙署等官家、公众殿堂等都袭用歇山屋顶。

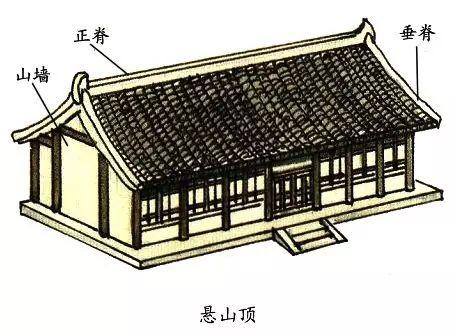

悬山顶

中国古建筑图解解析
中国古建筑图解解析

又称挑山顶、五脊二坡。屋顶伸出山墙之外,并由下面伸出的桁(檁)承托。因其桁(檁)挑出山墙之外,“挑山”之名由此而来。悬山顶四面出檐,也是两面坡屋顶的早期做法,但在中国重要的古建筑中不被应用

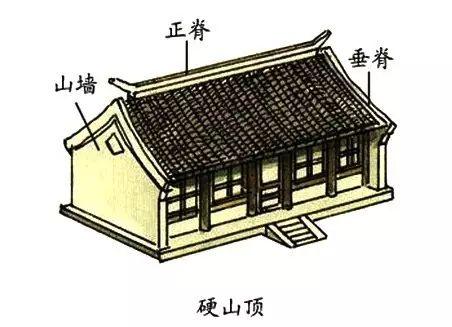

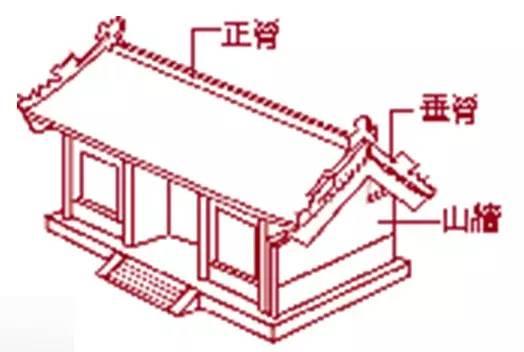

硬山顶

中国古建筑图解解析
中国古建筑图解解析

又称五脊二坡,屋顶与山墙齐平。硬山顶出现较晚,在宋《营造法式》中并未有记载,只在明清以后出现在我国南北方住宅建筑中。因其等级低,只能使用青板瓦,不能使用筒瓦、琉璃瓦,在皇家建筑及大型寺庙建筑中,没有硬山顶的存在,多用于附属建筑及民间建筑。

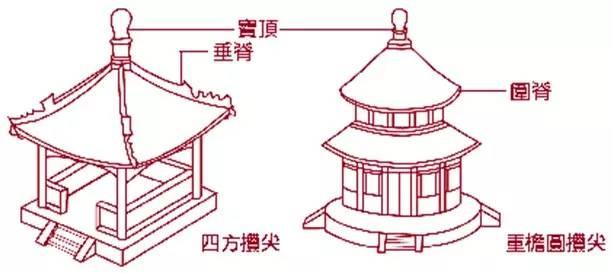

攒尖顶

中国古建筑图解解析
中国古建筑图解解析

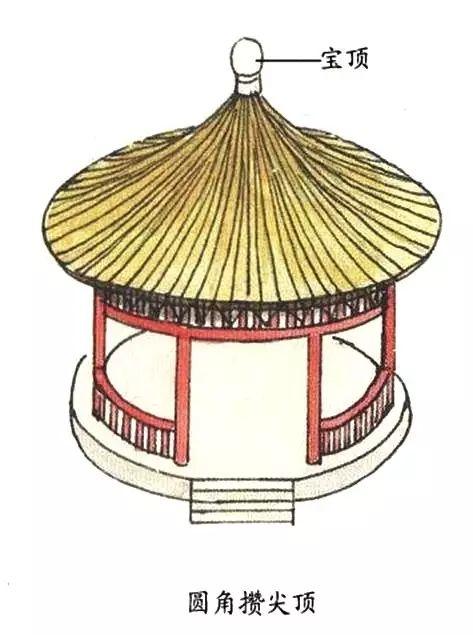

无正脊,只有垂脊,只应用于面积不大的楼、阁、楼、塔等,平面多为正多边形及圆形,顶部有宝顶。根据脊数多少,分三角攒尖顶、四角攒尖顶、六角攒尖顶、八角攒尖顶……此外,还有圆角攒尖顶,也就是无垂脊。攒尖顶多作为景点或景观建筑,如颐和园的郭如亭、丽江黑龙潭公园等。在殿堂等较重要的建筑或等级较高的建筑中,极少使用攒尖顶,而故宫的中和殿、交泰殿和天坛内的祈年殿等却使用的是攒尖顶。攒尖顶有单檐、重檐之分。

盝 顶

中国古建筑图解解析

是一种较特别的屋顶,屋顶上部为平顶,下部为四面坡或多面坡,垂脊上端为横坡,横脊数目与坡数相同,横脊首尾相连,又称圈脊。盝顶在古代大型宫殿建筑中极为少见。

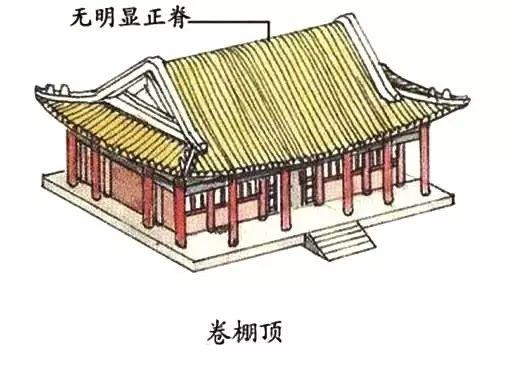

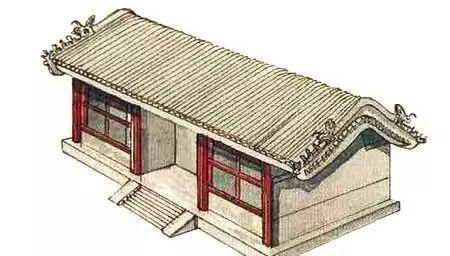

卷棚顶

中国古建筑图解解析

又称元宝脊,屋面双坡相交处无明显正脊,而是做成弧形曲面。多用于园林建筑中,如颐和园中的谐趣园,屋顶的形式全部为卷棚顶。在宫殿建筑中,太监、佣人等居住的边房,多为此顶。

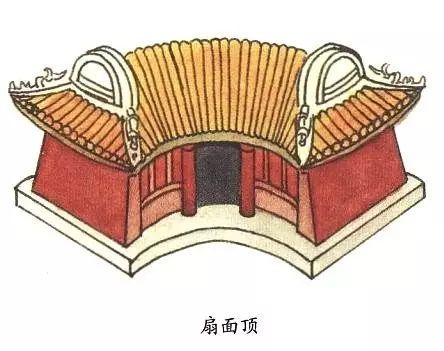

扇面顶

中国古建筑图解解析

顾名思义,就是扇面形状的屋顶形式,其最大特点就是前后檐线呈弧形,弧线一般是前短后长,即建筑的后檐大于前檐。扇面顶的两端可以做成歇山、悬山、卷棚形式。一般用于形体较小的建筑中,会让建筑看起来更为小巧可爱。

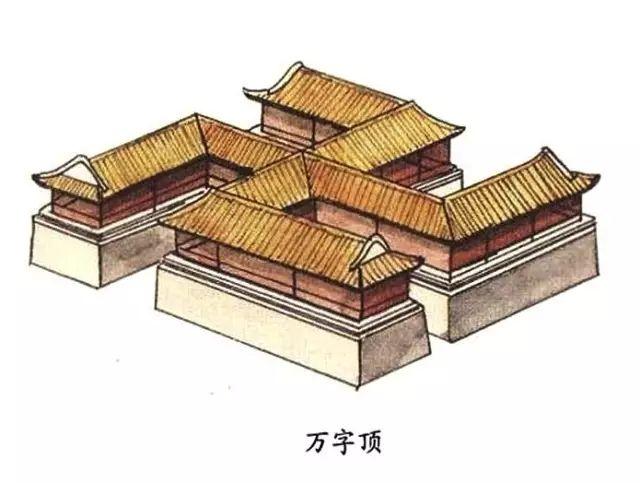

万字顶

中国古建筑图解解析

“万”即为“卍”,代表万事如意、万寿如疆。因其吉祥意义,常被应用于建筑平面或屋顶。

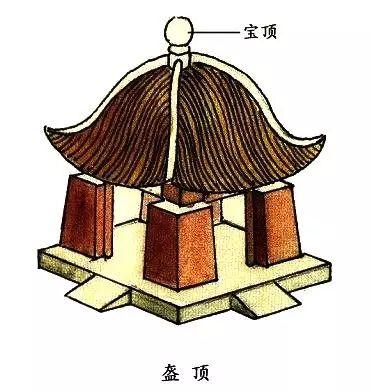

盔顶

中国古建筑图解解析

顾名思义,就是屋顶像头盔一样屋顶形式。盔顶的顶和脊的上面大部分为凸出的弧形,下面一小部分反向的往外翘起,就像是头盔的下沿。顶部中心有一个宝顶。岳阳楼使用的就是盔顶。

勾连搭顶两个或两个以上屋顶相连成为一个屋顶,每个屋顶之间是连在一起的。这样的屋顶形式,可以在建筑下部形象不变的情况下,使上部屋顶更富有变化,更为生动多姿。另外,也在不提高屋面整体高度的情况下,扩大室内空间。

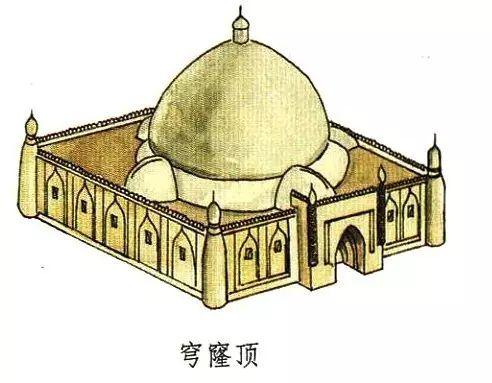

穹窿顶

中国古建筑图解解析

又称圆顶,一般从外观来看屋顶为球形或多边形。如伊斯兰教清真寺中的天房。室内顶部呈半圆形,就可以叫做“穹窿顶”。此外,蒙古族的蒙古包等圆顶的民居,也可以归为穹窿顶建筑一类。

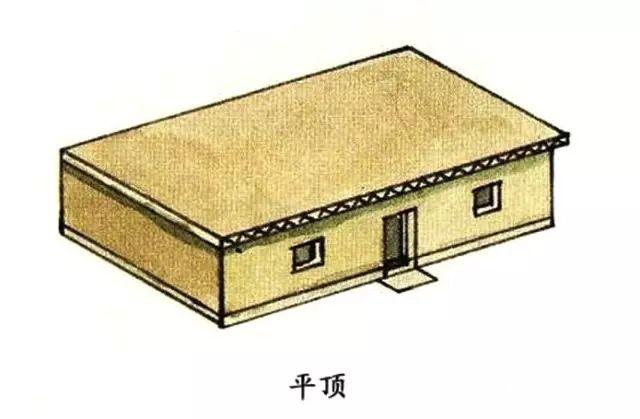

平 顶

中国古建筑图解解析

建筑的顶部是平的。这种“平”包括顶部中间略有突出,或是屋顶拥有较小坡度的一面坡,这是与单坡顶最大的区别(单坡顶屋顶坡度较大)。多出现于我国的西北、西南和华北等地区。

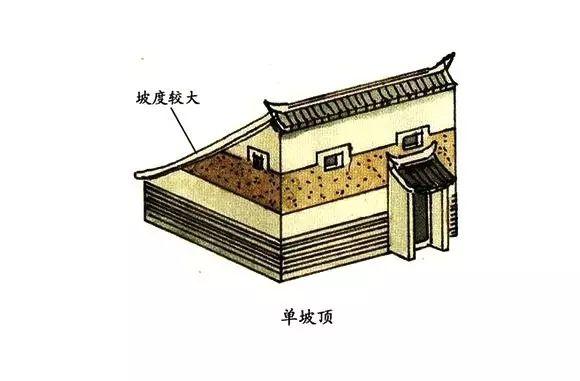

单坡顶

中国古建筑图解解析

就是只有一面坡的屋顶。单片屋顶一般都用在不太重要的建筑或是附属性的建筑上。多出现在陕西等地的农村,是现今较富有特色的一种民居形式

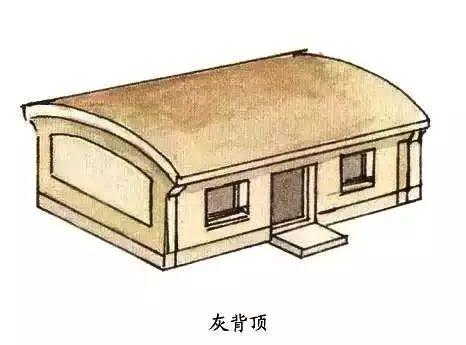

灰背顶

中国古建筑图解解析

屋顶表面不用瓦覆盖,仅凭灰背密实的面层防雨防漏。大多用于平顶或囤顶建筑,但也可以用在起脊建筑上。不过,在起脊建筑上使用灰顶,大多只是局部使用。灰背顶属于一种民间建筑形式。

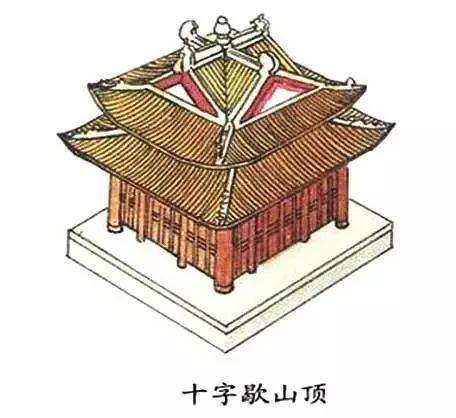

十字脊背顶

中国古建筑图解解析

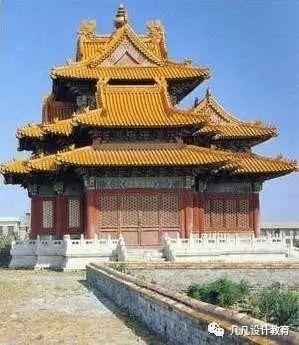

两个歇山顶呈十字相交而成。目前留存的比较有代表性的十字脊建筑是北京故宫的角楼。

卷棚悬山顶

中国古建筑图解解析

卷棚式屋顶可处理成硬山、悬山、歇山等形式,从而产生出卷棚硬山式、卷棚悬山式、卷棚歇山式等多种新的屋顶形式

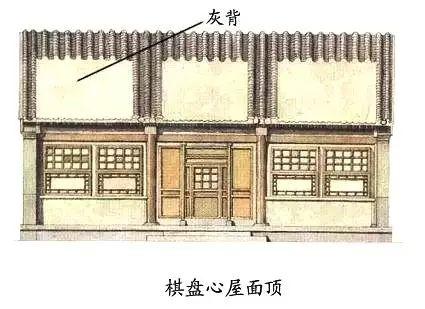

棋盘心屋顶

中国古建筑图解解析

是将屋面的中间部分做成灰背或石板瓦形式,这一部分所占屋面面积相对比铺瓦面积大,并且位置略为偏下。因为这样的屋面整个看起来就像是一个个的棋盘,所以得名“棋盘心”。

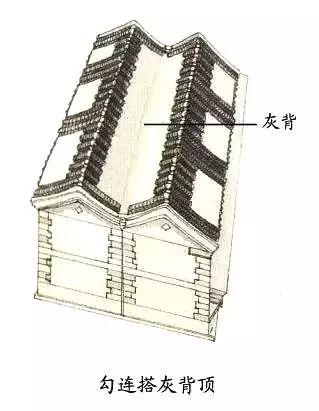

勾连搭灰背顶

中国古建筑图解解析

勾连搭顶中使用灰背,大多是局部形式,并且大多是用在两个相互搭连的屋顶间的部分,也就是天沟处。当然也有同时在外侧两屋面上做棋盘心的形状。

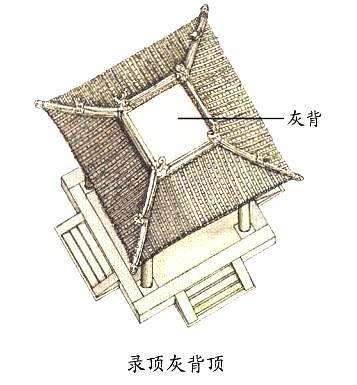

盝顶灰背顶

中国古建筑图解解析

在中心平顶部分使用灰背做法,与四面铺瓦的屋面形成一种对比,让建筑的形式更富有变化,更有趣味。

02

结构框架

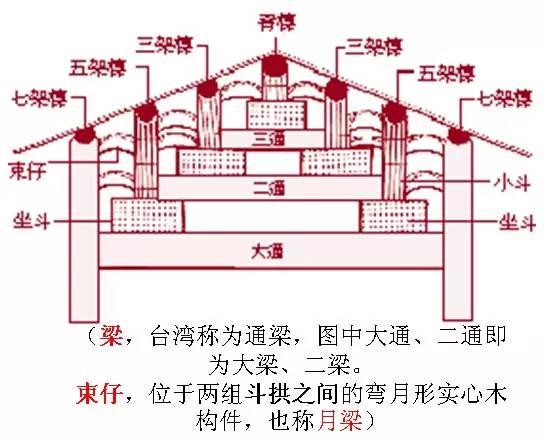

中国古代建筑的承重部分为框架结构,主要包括梁、柱、檩、椽、枋等

关于中国古代建筑各承重部分的名称,有不同的说法。一般来说,如果以横向的屋脊作为x轴,以房屋进深方向为y轴,以垂直的立柱方向为z轴的话:

z轴方向的圆木为柱

y轴方向的圆木或方木为梁,梁由下至上层层重叠,逐渐缩短,最下方的长梁落在柱头上或通过斗拱落在柱头上,上下的每层梁之间由短柱支撑形成梁架;

x轴方向的圆木为檩,最上方为脊檩

沿屋顶向下,在相邻两个梁架之间的每根梁端架檩;在檩架形成的斜面上,在檩上排列椽,形成屋顶的两个坡面的骨架。在骨架上加置望板,覆以瓦,就形成了屋顶。

中国古建筑图解解析

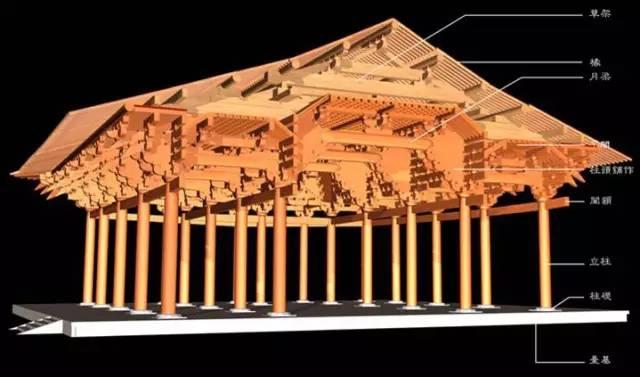

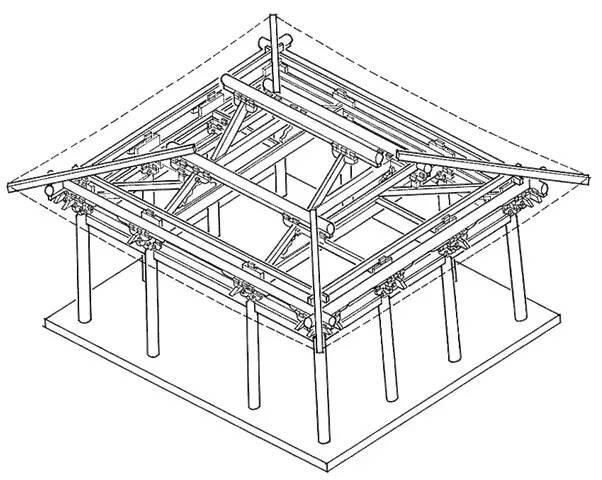

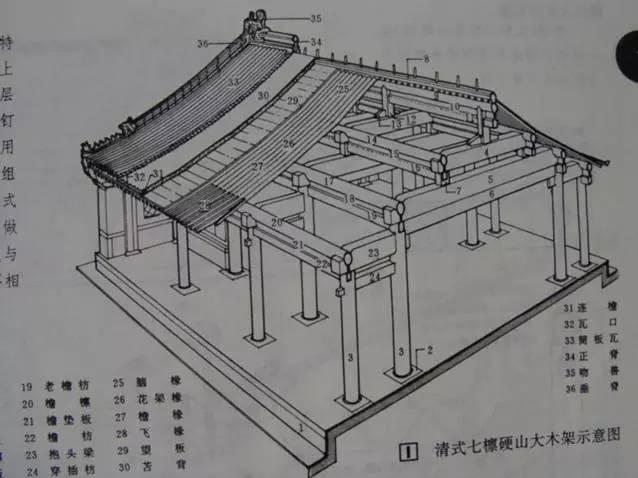

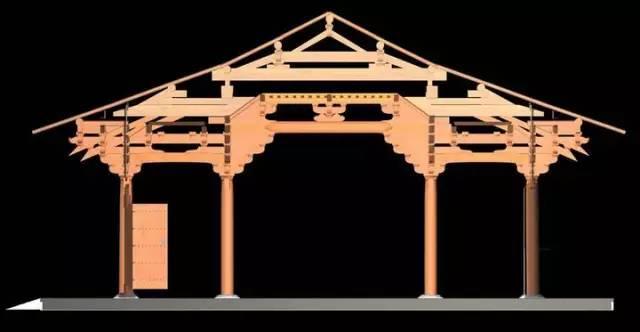

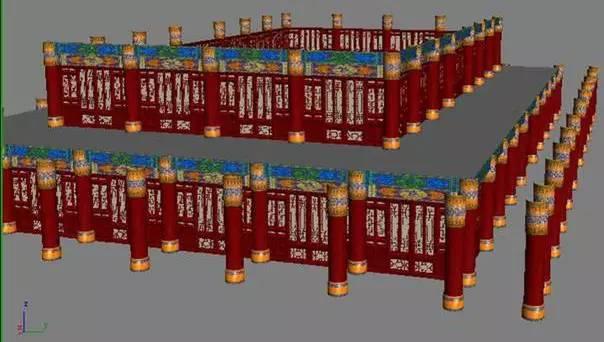

图为结构框架示意图:

中国古建筑图解解析
中国古建筑图解解析
中国古建筑图解解析
中国古建筑图解解析

03

斗拱

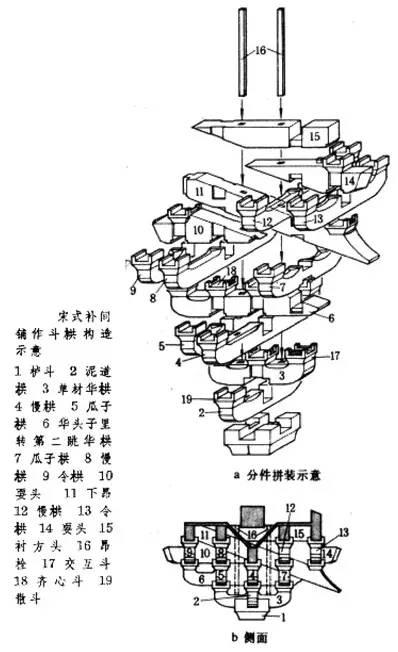

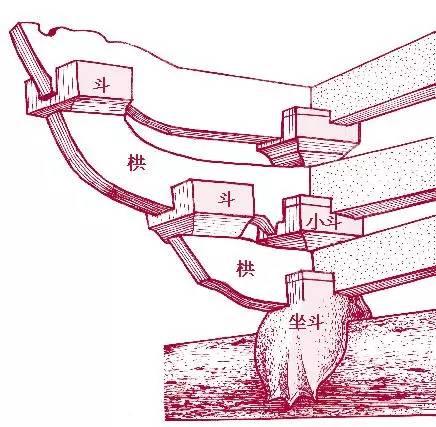

斗拱:中国古代建筑所特有的构件,方形木块叫,弓形短木叫, 斜置长木叫,总称斗拱。

一般置于柱头和额枋(位于两檐柱之间,用于承托斗拱)、屋面之间,用来支撑荷载梁架、挑出屋檐,兼具装饰作用。由斗形木块、弓形短木、斜置长木组成,纵横交错层叠,逐层向外挑出,形成立大下小的托座。

明清时期,斗拱的结构作用已逐渐消失,成了纯粹的装饰、等级的标志。

中国古建筑图解解析

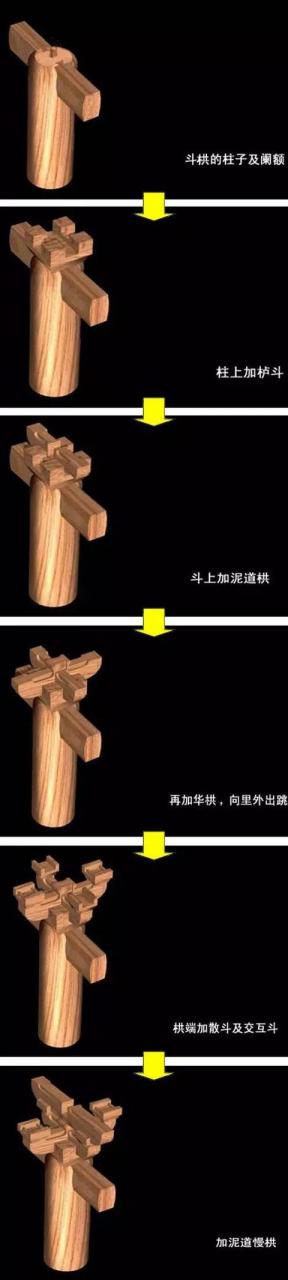

1 | 斗拱的营造流程

(1)

中国古建筑图解解析

2 | 斗拱相关名词

踩:

1、说斗栱几踩,这个“几”是奇数的。

2、斗栱向内、外挑出,清代叫“出踩”,以正心栱为中心向内或向外每加出一排栱,就叫一踩.

斗拱共有三种不同的位置

1、在柱头上

2、在屋间额枋之上

3、在屋角柱头之上,这三种各有专名叫:柱头科、平身科和角科。

斗栱在结构上有四种重要的分件,略似弓形,位置与建筑物表面平行的叫做栱。形式与拱相同,而方向与拱成直角的叫做翘。翘之向外一端特别加长,斜向下垂的叫做

中国古建筑图解解析

04

墙与柱

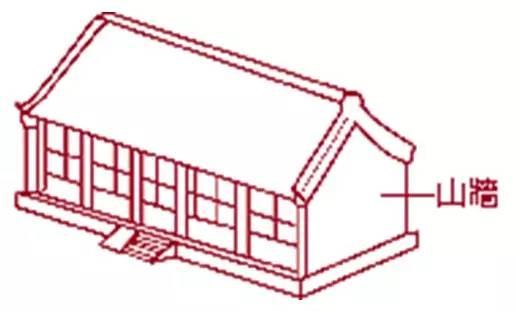

墙与柱 构成房屋建筑立面的组成部分,房屋建筑一般三面围墙,正面为木质楹柱与门窗,左右墙面称为山墙。

四根木头圆柱围成的空间称为“间”。建筑的迎面间数称为“开间”,或称“面阔”

建筑的纵深间数称“进深”

中国古代以奇数为吉祥数字,所以平面组合中绝大多数的开间为单数,每两根立柱之间为一间;而且开间越多,等级越高。

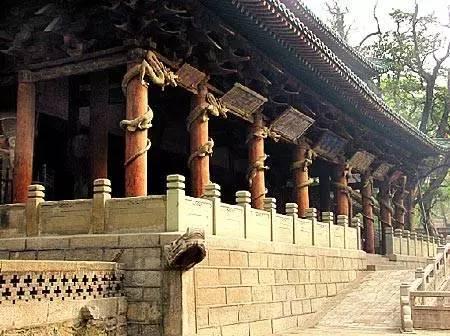

北京故宫太和殿、北京太庙大殿迎面为十二根立柱,开间为十一间,曲阜孔庙大成殿,迎面为十根石质龙柱,为九开间。

中国古建筑图解解析
中国古建筑图解解析

05

台基

台基 一称基座。系高出地面的建筑物底座。

其主要作用为防潮、防腐、承托建筑物,增强单体建筑的高大雄伟。可分为普通台基须弥座两类。一般房屋用单层台基,隆重的殿堂用两层或三层台基。

我国古代建筑,台基分为四个等级:

1. 普通台基

用素上或灰土或碎砖三合土夯筑而成,约高一尺,常用于小式建筑

中国古建筑图解解析

砖石台基

2. 较高级台基

较普通台基高,常在台基上边建汉白玉栏杆,用于大式建筑或宫殿建筑中的次要建筑。

中国古建筑图解解析

台基上建汉白玉栏杆的杏坛

3. 更高级台基

即须弥座,又名金刚座。中国古建筑采用须弥座表示建筑的级别。一般用砖或石砌成,上有凹凸线脚和纹饰,台上建有汉白玉栏杆,常用于宫殿和著名寺院中的主要殿堂建筑。

中国古建筑图解解析

北京故宫角楼的单层须弥座

4. 最高级台基

几个须弥座相叠而成,常用于最高级建筑,如故宫三大殿和山东曲阜孔庙大成殿,即耸立在最高级台基上。

中国古建筑图解解析

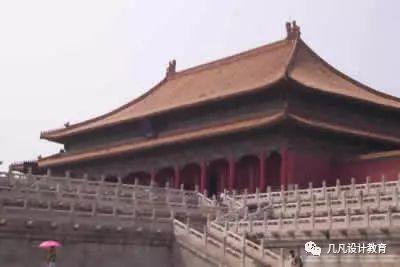

从侧面看故宫太和殿的三层须弥座
